壓鑄件缺陷對電機的影響具有累積性和延（yán）遲性，其中（zhōng）電機的性能、可靠性和壽命會產（chǎn）生嚴重的破壞（huài），可能在短期測試中未暴露，但（dàn）在長期運行後引發災難性故障。壓鑄件涉及的缺陷種（zhǒng）類繁多（duō），造（zào）成（chéng）的（de）原因比較複雜，通常與工（gōng）藝參數、模具設計、材料選擇或設備狀態有著直接的聯係。本文由小編給大家介紹下常見的缺陷類別、發生的因果分析以及解（jiě）決方法。

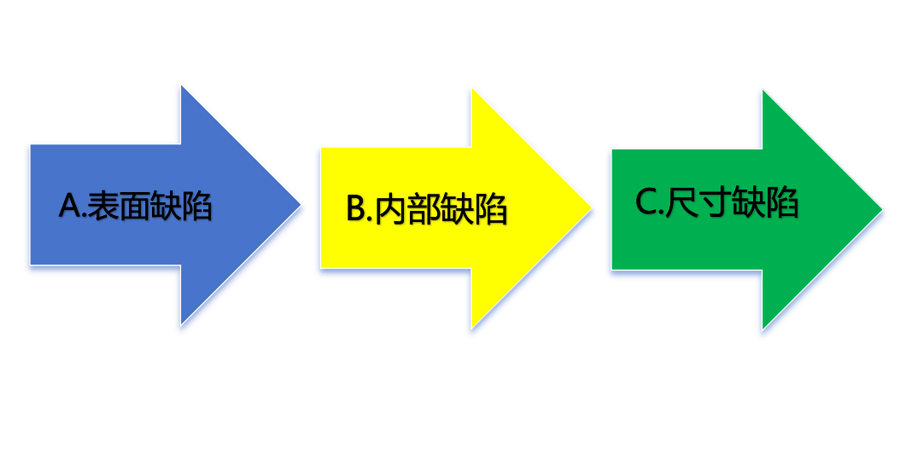

       首先壓鑄（zhù）件缺陷如下：

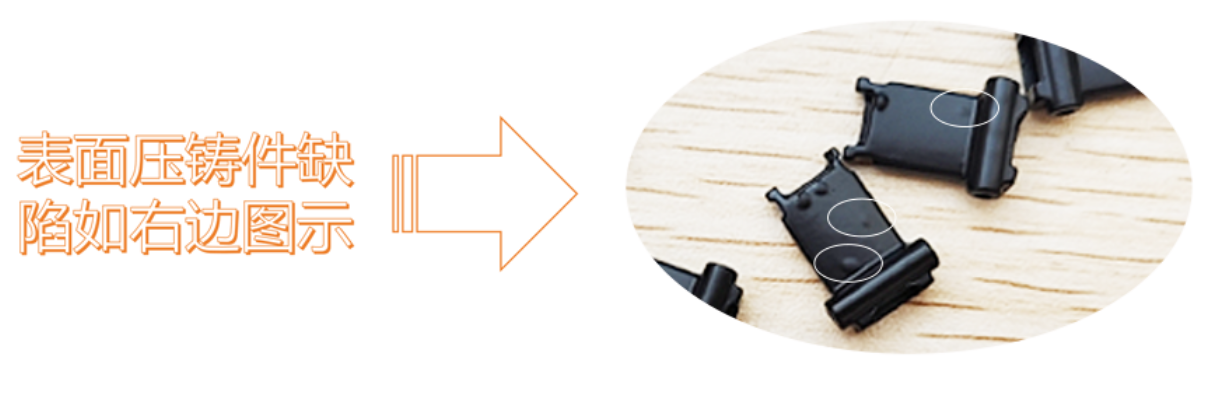

一、表麵缺陷

流痕現象:因金（jīn）屬液流動（dòng）的不（bú）均（jun1）勻導致模具溫度過低（dī）而造成澆注的速度過（guò）加快,所以（yǐ）表麵會出現有條紋狀的（de）痕跡。

冷隔現象：金屬液（yè）不能（néng）融（róng）合形成（chéng）的接縫（féng）會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射（shè）過程中如果被（bèi）卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表麵或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固（gù）收縮會有不規則孔洞，多出現在（zài）厚壁處。

三、尺寸缺陷

變（biàn）形和飛邊現象：如果是殘餘（yú）應力、頂出不平衡、冷（lěng）卻不均會鑄件翹曲或尺寸超差，另外（wài）合模力不足、模具的磨損或鎖模精度差會（huì）導致分型麵處溢出薄片金屬。

那麽該怎麽解（jiě）決壓鑄缺陷的問題呢？

表（biǎo）麵缺陷的流痕以及冷隔應對策略：①關於流痕方麵（miàn）：需提高模具的溫度，建議（yì）溫度在150-250℃之間，另外進行優化澆注的係統，比如增大內澆口截麵積（jī），最後可以進行分階段控製來調整壓（yā）射速度；②關於冷隔方麵：可以提高鋁液的（de）溫度，建議（yì）溫度在630-670℃之間，另外增加壓射力或（huò）高速切換點需要提前準備（bèi）。

內部缺陷氣孔、縮孔的優化：①對於氣孔可以增加溢流槽、排（pái）氣槽來優化排氣係統，使（shǐ）用真空壓鑄或模溫控製減少脫（tuō）模劑殘留（liú），降低低速（sù）壓射速度（通常0.1-0.5m/s）。根據壁厚調整；②通常2-5秒來增加（jiā）保壓時間，優化鑄件結構，避免壁厚突變。

矯形工裝減少變形（xíng）和檢查合（hé）模力（lì）優化飛邊：需要進行調整頂針的（de）整體（tǐ）布置方法，可以采用工裝來進行矯形，並且同步調整檢查合模力。

當然，以上所講述的不同的缺陷可能會同時出（chū）現，為此需要結合具體工（gōng）藝分（fèn）析原因，比如（rú）氣孔和縮孔（kǒng）同步發（fā）生時候，需優先（xiān）解決氣孔。
